SO310 - 20W solární systém s časově řízením čerpadlem 7l/ min, výtlak do 6,5m, a akumulátorem

Detailní popis produktu

SO310, 20W solární systém s časově řízením čerpadlem 7l/ min, výtlak do 6,5m, a akumulátorem

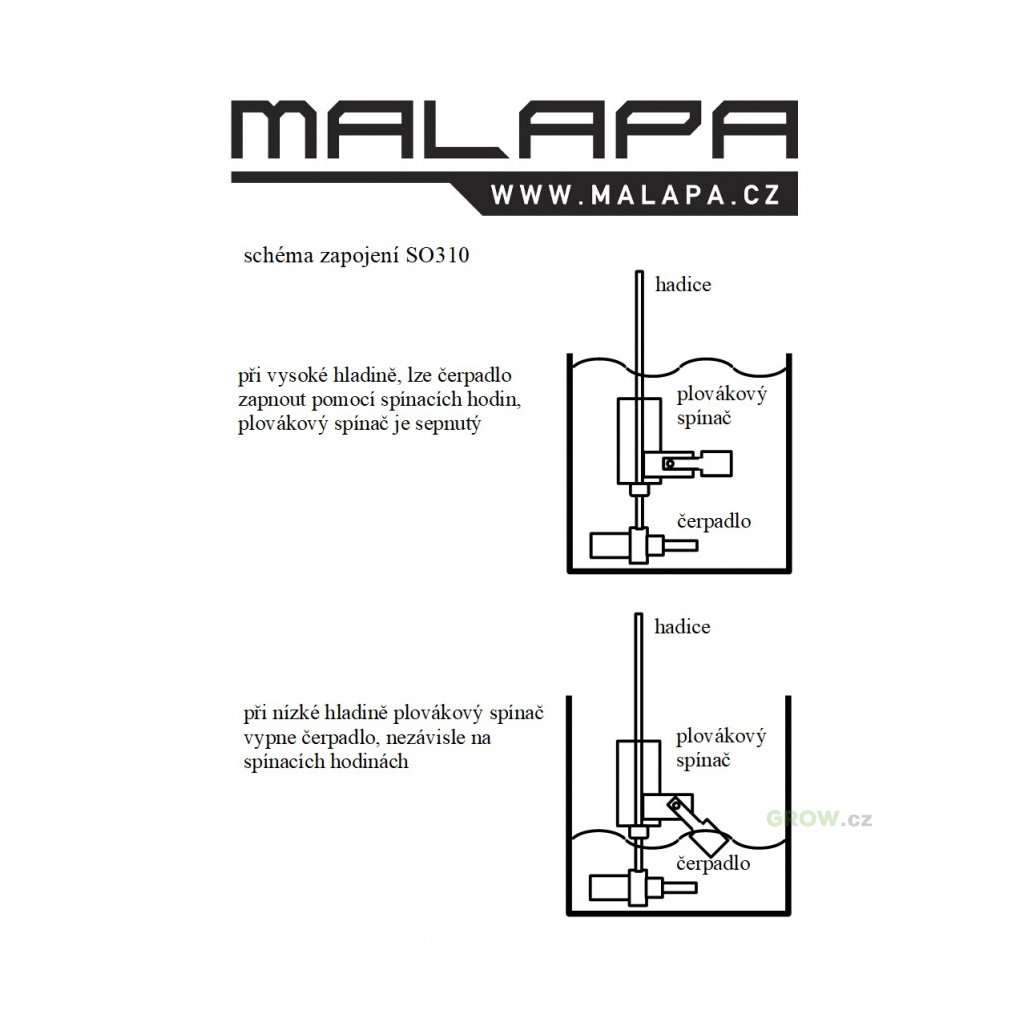

Kompletní solární systém s čerpadlem, který není závislý na dodávce elektrické energie ze sítě. Solární panely vyrábí elektrickou energii přeměnou přímo ze slunečního světla (více info na Wikipedia.cz). Solární systém obsahuje solární fotovoltaický panel pro výrobu elektřiny, solární regulátor vyrobenou elektřinu šetrně ukládá do 12V akumulátoru. Uložená elektrická energie napájí čerpadlo pro automatickou zálivku, nebo přečerpání vody na jiné místo. Je ovládané pomocí nastaveného času na spínacích hodinách. Využití najde k čerpání čisté až mírně zkalené vody bez obsahu mechanických nečistot. Čerpadlo chrání proti hrubým nečistotám filtr. Čerpadlo má maximální průtok vody 7,16 litrů/ minutu (430l/ hod), výtlak až do výšky 6,5 metru, maximální ponor čerpadla 0,9 metru. Integrovaný bezúdržbový akumulátor má dostatečnou kapacitu napájet čerpadlo po dobu až 27 hodin. Spínací hodiny umožní spínat čerpadlo v přesných intervalech. Spínací hodiny mají denní časový cyklus. Různě nastavitelná doba pro sepnutí a vypnutí, minimální nastavitelná hodnota 15 minut, maximální nastavitelná hodnota je 24 hodin. Čerpadlo je chráněné proti chodu na sucho plovákovým spínačem, který je upevněn na hadici. Plovákový spínač je možné posouvat i aretovat na hadici. Solární panel je vyrobený z krystalického křemíku s maximálním výkonem 20W. Solární panel svým výkonem plně nabije nabízený bezúdržbový akumulátor cca. za 13 hodin (slunečných). Stav akumulátoru lze pohodlně kontrolovat integrovaným voltmetrem. Napájecí kabel pro připojení k sol. panelu o délce 5 metrů ukončený spojovacím konektorem. Kabel s konektorem od čerpadla a plovákového spínače 5 metrů. Hadice na vodu má celkovou délku 5 metrů. Všechna elektronika a akumulátor jsou uložené v robustním přenosném kufříku s madlem, vyrobeného z odolného plastu. Celý systém pracuje s bezpečným napětím, nehrozí Vám tedy žádný úraz elektrickým proudem. Dlouhodobý a bezchybný provoz i za extrémních podmínek. Celoročně, bez dalších nákladů.

 použití solárního systému:
 - solární zálivka vodou
 - solární přečerpání vody mezi nádržemi

montáž solárního systému:
- solární fotovoltaický panel s nabíječkou může být umístěn v interiéru nebo díky dostatečnému krytí ve venkovním prostředí, plocha panelu by měla být vystavena nejlépe na jižní stranu, kvůli největší možné intenzitě slunečního záření, ideální sklon pod jakým dopadá světlo na solární panel je v našich podmínkách 35°, solární panel dosáhne svého maximálního výkonu při slunečném počasí
- čerpadlo nemá ochranu chodu na prázdno (kromě plovákového spínače) musí být ponořené vždy do kapaliny, při běžném provozu není třeba se o čerpadlo starat, pokud kapalina obsahuje nečistoty, doporučujeme na vstup čerpadla filtr, při ucpání nebo zanesení čerpadla je třeba jej rozebrat a vyčistit, čerpadlo nesmí zamrznout, čerpadlo se nesmí přepólovat

akumulátor:
dodaný akumulátor je bezúdržbový, snáší časté vybíjen a nabíjení, pracuje s bezpečným provozním napětím 12V, akumulátor lze vzhledem ke své konstrukci umístit i do obytných prostor, protože je celý uzavřený a elektrolyt je ve formě gelu, nehrozí tedy žádné nebezpečí úniku, předpokládaná doba životnosti akumulátoru 5 až 10 let

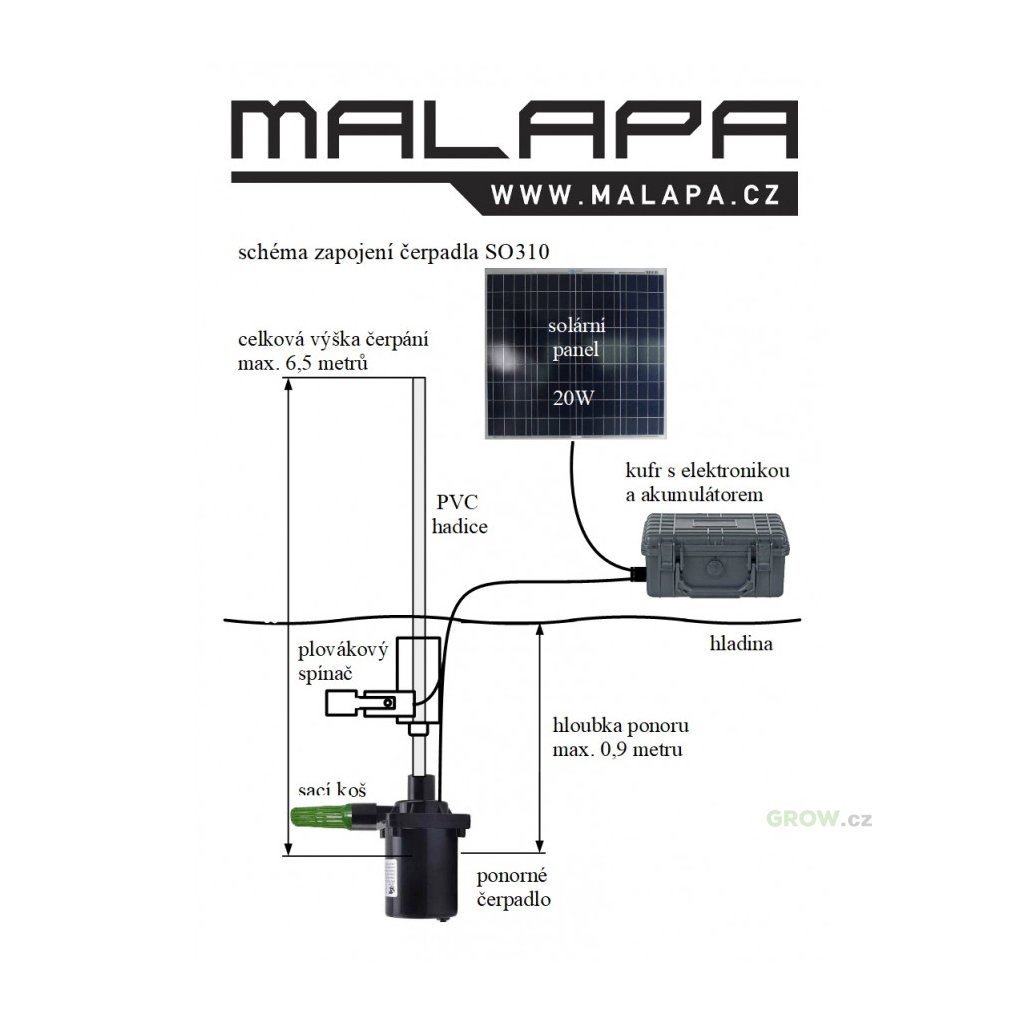

schéma zapojení solárního čerpadla:
schéma zapojení fotovoltaické sady najdete ve fotogalerii produktu

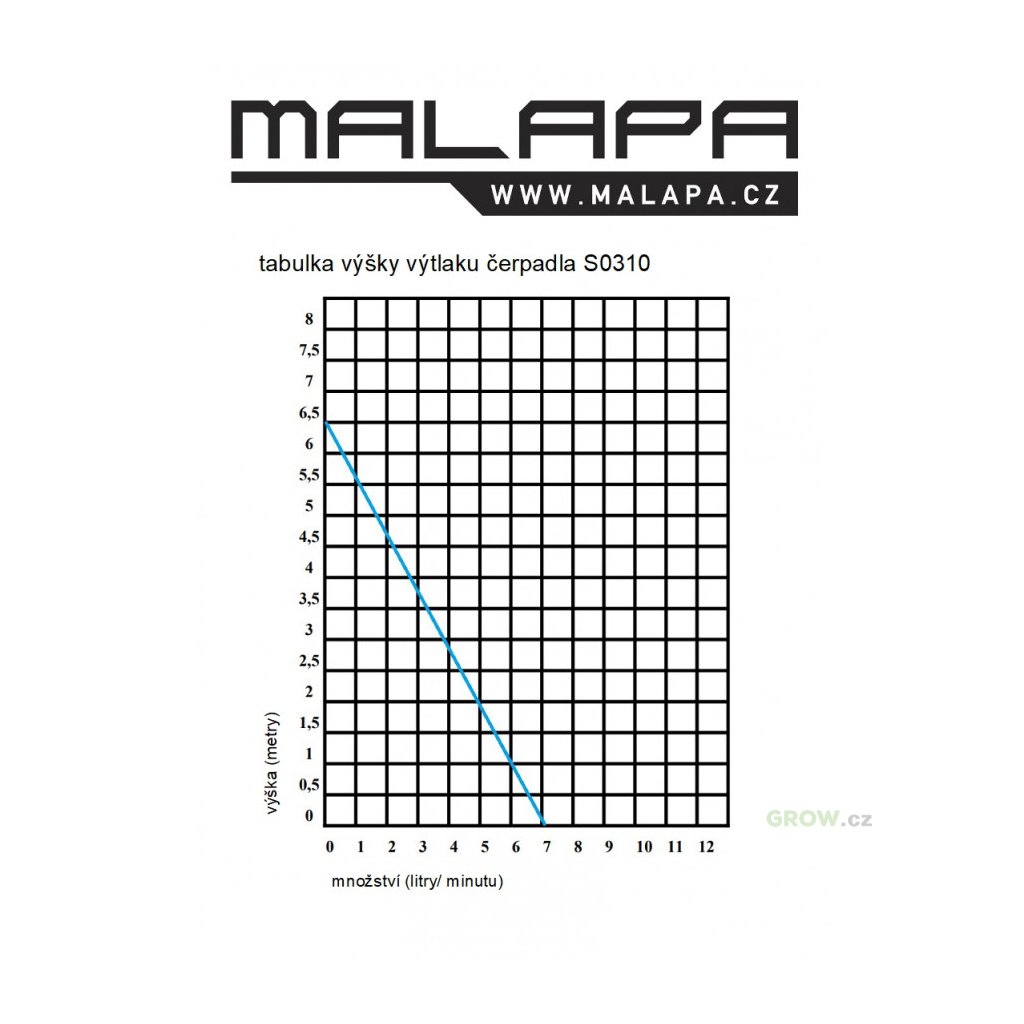

tabulka výtlaku:
tabulku výtlaku čerpadla najdete ve fotogalerii přístroje

na Vaše přání dodáme i jiné varianty, napište nám:
- úprava kabeláže




technické údaje SO310:
solární fotovoltaický panel:
typ článku - krystalický křemík
výkon - maximálně 20W
velikost - délka 435, šířka 356, výška 25mm (velikost panelů se může mírně lišit)
rám - dural
ochrana - krycí sklo
možnost přichycení - otvory na rámu
pracovní teplota -40° až +85°C
krytí - IP65

solární regulátor:
regulace nabíjení - elektronická pulzní nabíječka PWM
pulzní omezování napětí - 13,7V nastavitelné
znovu připojení chráněného výstupu (zátěže) - 12,6V nastavitelné
odpojení chráněného výstupu (zátěže) - 10,7V nastavitelné
automatické opětovné připojení napětí - ano
zobrazení - napětí akumulátoru (V), ikona pro stav solárního panelu, akumulátoru, spotřebiče
indikace - LCD displej
ovládací tlačítko - 3x
vlastní spotřeba - do 10mA
ochrana vstup z akumulátoru - zkratu (nevratná pojistka)
ochrana vstup ze solárních panelů - proti zpětnému proudu
ochrana výstup chráněný - podpětí, znovu připojení
materiál - PVC/ kov

ponorné čerpadlo:
výkon - maximálně 7,16 litrů/ minutu (430 litrů/ hodinu)
výška čerpání - maximálně 6,5 metru
hloubka ponoru - maximálně 0,9 metr
sání - sací koš, filtr hrubý
vývod - průměr 10mm
použití - sladká/ slaná voda bez mechanických nečistot
typ čerpadla - 1 stupňové
bezkomutátorový motor - ano
doba použití - nepřetržitá
teplota kapaliny - maximálně +60°C
ochranu proti chodu na sucho - není, při provozu nutné ponoření v kapalině (mazáno a chlazeno protékající kapalinou)
hlučnost - 32dB
životnost - 20 000 hodin
držák - 2x silikonový
připojení - kabel ukončený konektorem cca. 0,9 metru
velikost - délka 81, šířka 48, výška 63mm

plovákový spínač:
tělo - polypropylen
rozsah pohybu - maximálně 40°
přívodní kabel k čidlu - cca. 5 metrů
velikost - průměr 22 x 88mm
pracovní teplota -30° až +110°C (nezámrzná)

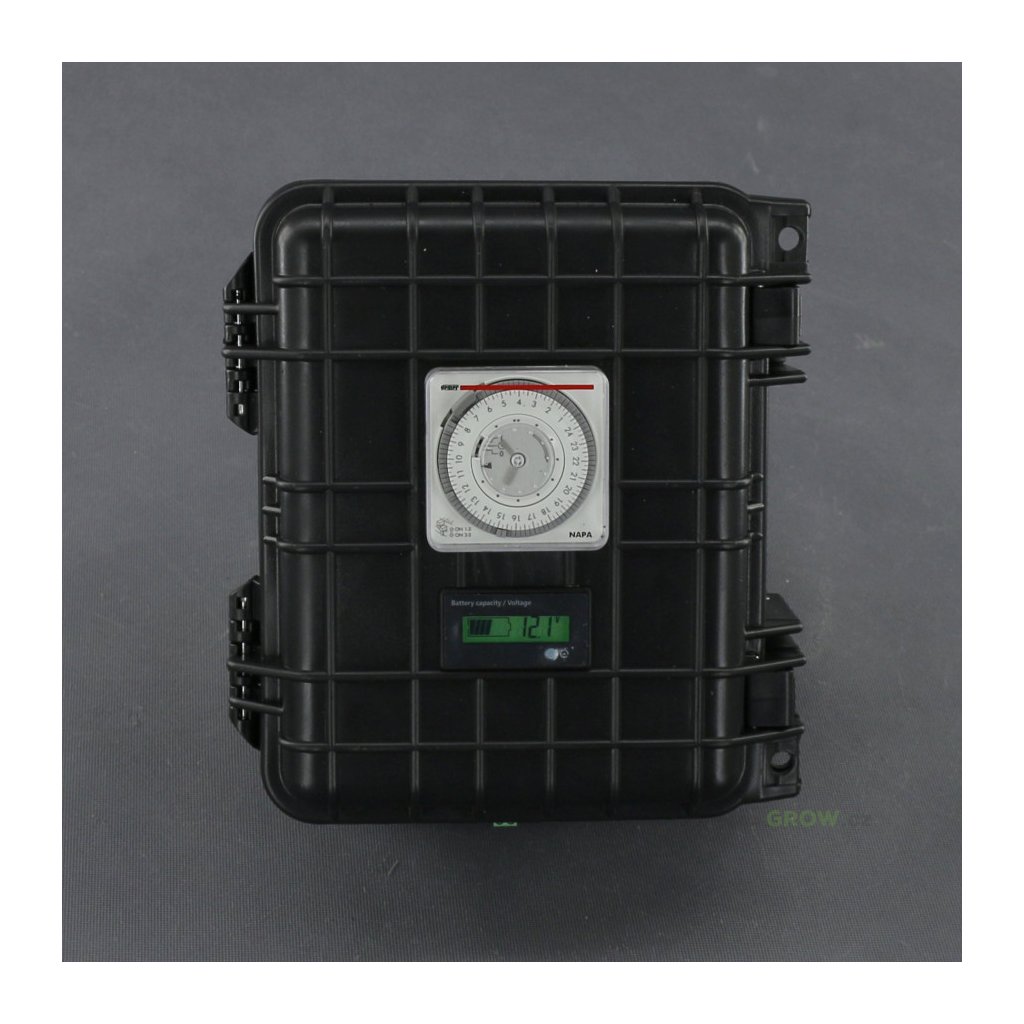

spínací hodiny:
provoz - nahoru- stále vypnuto/ uprostřed– automatický provoz/ dolů– stále zapnuto
terčík - spodní poloha- vypnuto/ horní poloha- zapnuto
nastavitelný čas - minimálně 15 minut, maximálně 24 hodin
cyklus spínání - 24 hodin
programy - až 96/ 24 hodin
přesnost +-1 sekunda/ 24 hodin
záloha hodin - aku do 100 hodin
krytí - IP20
materiál - PVC

akumulátor:
akumulátor typ - uzavřený bezúdržbový gelový
pracovní napětí akumulátoru - 12V
kapacita akumulátoru - 12Ah

kabeláž:
přívodní kabel/ licna s konektorem k solárnímu panelu - cca. 5 metrů
přívodní kabel/ licna s konektorem k čerpadlu a plovákovému spínači - cca. 5 metrů

hadice:
PVC, vnitřní průměr 9mm, vnější průměr 12mm, délka cca. 5 metrů

kufřík:
madlo - ano
vstup - solární panel
výstup - čerpadlo
voltmetr - ano
externí nabíjení - vstup pro sol. panel 12V až 17V DC, maximálně 2A
velikost - délka 270, šířka 240, výška 176mm
pracovní teplota -35° až +60°C
pracovní vlhkost - 0% až 90%RH (nekondenzační)
skladovací teplota - 0° až +45°C

váha celková - 8200 gramů
RoHS




Naše firma ráda zhotoví přístroj podle Vašich osobních představ a potřeb...

za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny
